Beschrijving

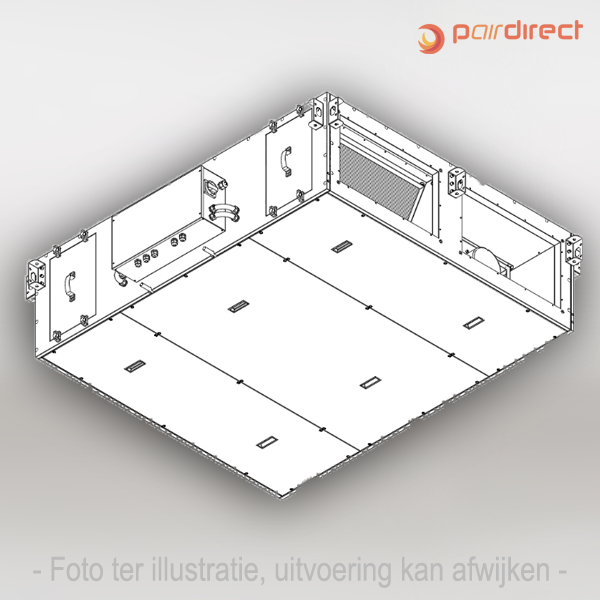

LBK9: Tegenstroom WTW unit – 1200m3/h/1700 m3h 250Pa met warm water batterij.
Specifieke uitvoering:
- Plafond luchtbehandelingskast
- Plug en play
- Inzetbaar luchtdebiet: tussen de 1200-1700 m3/h @ 250Pa. externe druk. In de downloads vindt u de uitdraai van deze machine bij 1500m3/h @ 250Pa externe druk. Overige uitdraaien op verzoek leverbaar.
- Warm water batterij (geschikt voor hoog en laagtemperatuurtrajecten)/ Downloads o.b.v. 60-40ºC water.
- Binnenopstelling
- Servicezijde:onderzijde
- Linker en rechter uitvoeringen verkrijgbaar (aangeven bij bestelling)
- Vloermodel luchtbehandelingskast met kruisstroom warmtewisselaar
- Hoogefficiënte EC ventilatoren met achterwaarts gebogen schoepen, externe rotor; geïntegreerde plug-en-play Carel bediening
- Automatische full-size bypass voor zomernachtkoeling. Ecodesign ’18 compliant
- Aluminium platenwisselaar
- Deurophanging met scharnieren.
- Web interface, Modbus aansluiting, outputs voor optionele DX koelingsystemen of verwarming/ koeling middels water standaard aanwezig.
- Complete set van optionele accessoires voor deze luchtbehandelingskast aanwezig; geluiddempers, verwarmingsbatterijen, VAV, CAV systemen, drukregeling, CO2 etc. Op aanvraag!
- Werking op basis van RH% (luchtvochtigheid)/ CO2/ temperatuur/ druk/ realiseerbaar. Op aanvraag!
- Rechthoekige kanaalaansluiting 600x350mm (verloopstukken naar rond op aanvraag!)
Behuizing:
- Frameloos sandwichpaneel
- Buitenpaneel: Zink-aluminium
- Binnenpaneel: Zink-aluminium
- Isolatie: 40mm steenwol 90 kg/m3
- EN 1886 klassen: D1, T3, TB4, isolatieklasse B
Warmtewisselaar:
- Hoogefficiënte tegenstroom warmtewisselaar vervaardigd van geprofileerde aluminium platen. Samengebouwd met elastische hitte bestendige kitten. RVS condensatie platen aan zowel toevoer als retour zijde van de warmtewisselaar.
Bypass en kleppen:
- Automatische 100% bypass aan de warmtewisselaar met Belimo gestuurde klep. Vorstbescherming middels elektrisch geïntegreerde voorverwarmer, free-heating en free-cooling (zomernachtkoeling); Geïntegreerde externe kleppen met Belimo motoren.
Filters:
- G4 (EN779) paneel voorfilter COARSE50%/G4/MERV7
- F7 (EN779) paneelfilters op toevoerzijde (ePM1 70% (ISO16890)
- F7 (EN779) paneelfilters op retourzijde (ePM1 70% (ISO16890)
- Uitgevoerd met filterbewaking en alarmering (2 x Regin DTV500)
Besturing:
- Geïntegreerd Carel Kvent+ platform (meegeleverd)
- Geschikt voor gebouw beheer systeem (GBS) Modbus/ BACnet aansturing, standaard aanwezig. (TCP/IP)
- Carel pGDx ruimteregeling met kleuren LED touchscreen (meegeleverd)
Leveringscondities:
- Geschatte levertermijn na orderingang: 12 werkweken
- Levering: franco huis
- Betalingscondities: na onderlinge afstemming
- Getoonde prijs is inclusief alle opties opgenomen in de technische beschrijving (zie tabblad downloads)
- Getoonde prijs is inclusief 21% BTW
